W instalacjach przemysłowych przewody i węże są narażone na ciągły ruch, kontakt z elementami maszyn oraz działanie czynników zewnętrznych. Odpowiednie zabezpieczenie wiązek pozwala ograniczyć ryzyko uszkodzeń, ułatwia organizację okablowania i usprawnia późniejsze prace serwisowe. Dlatego jednym z rozwiązań stosowanych w takich systemach są owijki spiralne, wykorzystywane zarówno w instalacjach elektrycznych, jak i hydraulicznych czy pneumatycznych. Sprawdź, co je charakteryzuje.
Czym są owijki spiralne na kable? – budowa i zasada działania

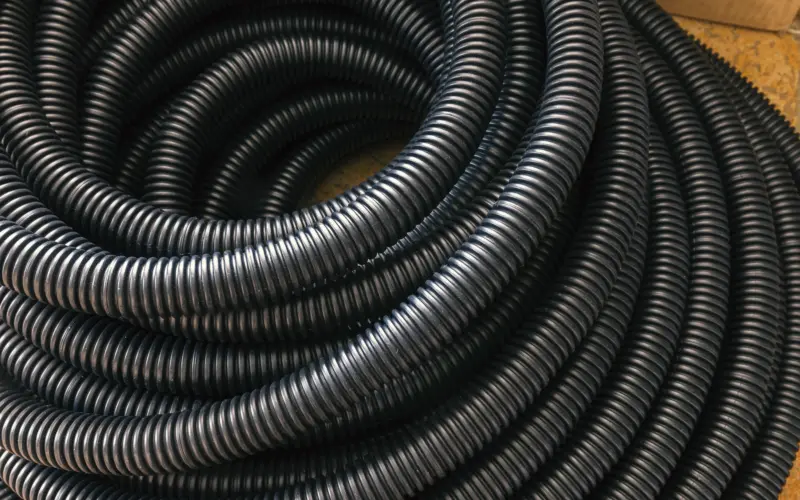

Owijki spiralne, określane również jako osłony lub wężyki spiralne, służą do grupowania oraz zabezpieczania przewodów i węży. Ich konstrukcja opiera się na rurce z tworzywa sztucznego (wężu, rurce izolacyjnej) rozciętej spiralnie. Uzyskuje się w ten sposób pasek tworzywa sztucznego o odpowiedniej szerokości (zależnej od skoku spirali) ukształtowanego w formie rurki. Dzięki temu można owinąć nią gotową wiązkę bez konieczności odłączania przewodów od urządzeń.
Budowa węży spiralnych pozwala wyprowadzić pojedynczy kabel w dowolnym miejscu instalacji. W praktyce oznacza to możliwość rozbudowy lub modyfikacji okablowania bez demontażu całej osłony. Spiralny kształt utrzymuje przewody we właściwym położeniu, a jednocześnie zachowuje ich swobodę ruchu. Z tego powodu rozwiązanie to sprawdza się w maszynach wyposażonych w ruchome elementy, liniach produkcyjnych oraz stanowiskach zrobotyzowanych.
Z czego wykonywane są węże spiralne?
Węże spiralne mogą być wykonane z różnych materiałów. Najczęściej jest to jednak:
- polipropylen (PP), stosowany w wariantach przeznaczonych do ochrony przewodów i węży hydraulicznych w miejscach narażonych na mocne uderzenia mechaniczne oraz na agresywne środowisko,
- poliamid (PA), zapewniający dużą odporność na ścieranie i uszkodzenia mechaniczne,
- poliuretan (PU), stosowany w układach dynamicznych oraz pneumatycznych,
- specjalistyczne tworzywa techniczne, między innymi PTFE, przeznaczone do wymagających zastosowań.
Zalety stosowania owijek spiralnych w instalacjach przemysłowych
Owijki spiralne znajdują zastosowanie wszędzie tam, gdzie liczy się ochrona przewodów oraz możliwość łatwego wprowadzania zmian w instalacji. Ich konstrukcja odpowiada potrzebom nowoczesnych zakładów produkcyjnych, w których układ kabli często ulega modyfikacjom.
Łatwy montaż i demontaż bez narzędzi
Montaż węży spiralnych jest bardzo prosty i polega na owinięciu osłony wokół przygotowanej wiązki przewodów. Nie wymaga stosowania specjalistycznych narzędzi ani rozpinania instalacji, dlatego przebiega szybko i nie powoduje długich przestojów.
W razie potrzeby można częściowo rozwinąć owijkę dołożyć kolejny przewód lub wyprowadzić istniejący kabel w wybranym miejscu. Następnie wystarczy ponownie owinąć osłonę wokół wiązki. Takie rozwiązanie ułatwia modernizację maszyn oraz wykonywanie prac konserwacyjnych.
Ochrona przewodów przed uszkodzeniami mechanicznymi
Jednym z głównych zadań owijek spiralnych jest zabezpieczenie przewodów przed czynnikami mechanicznymi. Osłona skutecznie ogranicza kontakt kabli z ostrymi krawędziami, elementami konstrukcji oraz innymi przewodami, dzięki czemu zmniejsza ryzyko przetarcia ich izolacji.
Spiralna konstrukcja pomaga również utrzymać porządek w wiązce. Poszczególne przewody nie plączą się ze sobą, co ułatwia ich identyfikację podczas przeglądów i serwisowania. Dobrze uporządkowana instalacja pozwala także sprawniej przeprowadzać późniejsze modyfikacje.
Odporność na środowisko przemysłowe
Warunki panujące w zakładach produkcyjnych wymagają stosowania materiałów odpornych na intensywną eksploatację. W zależności od zastosowanego tworzywa owijki spiralne mogą wykazywać odporność na kontakt z olejami, smarami, wilgocią czy pyłem.
Wykazują również odporność na ścieranie oraz wielokrotne zginanie. Jest to szczególnie istotne w urządzeniach, których przewody wykonują powtarzalne ruchy podczas pracy. W aplikacjach specjalistycznych można natomiast wykorzystać wersje wzmacniane, przeznaczone między innymi do instalacji hydraulicznych pracujących w wymagającym środowisku.
Zastosowania owijek spiralnych w różnych branżach
Zakres zastosowań owijek spiralnych obejmuje wiele sektorów przemysłu. W automatyce i robotyce zabezpieczają przewody prowadzone do robotów przemysłowych, manipulatorów oraz systemów transportu wewnętrznego. Zachowanie elastyczności wiązki ma tutaj duże znaczenie ze względu na ciągły ruch urządzeń.
W elektryce przemysłowej wykorzystuje się je do organizacji przewodów w:
- szafach sterowniczych,
- rozdzielnicach,
- układach sterowania maszyn.
Takie rozwiązanie ułatwia prowadzenie prac serwisowych i pozwala szybciej zlokalizować poszczególne przewody.
Branża motoryzacyjna stosuje osłony spiralne do ochrony wiązek kablowych w pojazdach, maszynach budowlanych oraz sprzęcie rolniczym. Zabezpieczają one również przewody hydrauliczne i pneumatyczne przed uszkodzeniami wynikającymi z drgań oraz kontaktu z elementami konstrukcyjnymi.
Rozwiązanie znajduje zastosowanie także w przemyśle hydraulicznym i pneumatycznym, gdzie chroni węże przed ścieraniem oraz uderzeniami. Korzystają z niego również centra danych i serwerownie, ponieważ umożliwia uporządkowanie dużej liczby przewodów oraz ich łatwą rozbudowę bez konieczności wymiany całego systemu.
Dobierając owijki spiralne do konkretnej instalacji, warto zwrócić uwagę na materiał wykonania, średnicę oraz warunki pracy. Odpowiednio dopasowane rozwiązanie pozwala skutecznie zabezpieczyć przewody i usprawnić późniejszą eksploatację. Szeroki wybór owijek spiralnych do zastosowań przemysłowych oferuje sklep Skład Techniczny wyspecjalizowany między innymi w dostarczaniu elementów do ochrony przewodów i węży.
To warto wiedzieć na temat węży spiralnych
- Owijki spiralne służą do porządkowania oraz zabezpieczania przewodów i węży w instalacjach przemysłowych.
- Ich konstrukcja umożliwia szybkie dodawanie lub wyprowadzanie przewodów bez demontażu całej wiązki.
- W zależności od materiału sprawdzają się w instalacjach elektrycznych, hydraulicznych, pneumatycznych oraz systemach automatyki.
- Dobór odpowiedniej osłony powinien uwzględniać średnicę wiązki, warunki pracy i wymagania konkretnej aplikacji.
FAQ
Czy owijki spiralne można montować na już istniejącej instalacji?
Tak. Ich spiralna konstrukcja umożliwia założenie osłony na gotową wiązkę przewodów bez konieczności odłączania kabli od urządzeń.
Jak dobrać materiał owijki spiralnej?
Dobór zależy od środowiska pracy oraz rodzaju instalacji. W miejscach narażonych na intensywne ścieranie lub częste zginanie stosuje się materiały o podwyższonej odporności mechanicznej.
Czy owijki spiralne nadają się do ruchomych elementów maszyn?
Tak. Zachowują elastyczność wiązki i umożliwiają swobodne przemieszczanie się przewodów podczas pracy urządzeń. Dzięki temu są często wykorzystywane w automatyce i robotyce.
W jakich branżach wykorzystuje się owijki spiralne?
Stosuje się je między innymi w automatyce przemysłowej, elektryce, motoryzacji, hydraulice, pneumatyce oraz infrastrukturze IT. Sprawdzają się wszędzie tam, gdzie konieczne jest uporządkowanie i zabezpieczenie przewodów lub węży.
